海绵城市建设的重要体现方式之一：雨水收集利用系统，雨水收集利用系统需要科学、严谨的施工，才能体现其积极的作用。
雨水收集利用系统工艺流程标准如下：
一、施工前准备工作
1、编制施工方案，进行施工技术交底;
2、测量人员根据施工图纸放线。
二、基坑开挖要求
1、应根据工程地质、水文地质、周边环境编制基坑土方开挖、支护、降水施工方案，开挖深度超过5m(含5m)或开挖深度虽未超过5m，但地质条件、周围环境和地下管线复杂，或影响毗邻建筑(构筑)物安全的基坑(槽)的土方开挖、支护、降水工程施工方案应组织专家论证。
2、地基承载力应符合设计要求。
3、基础表面应平整光滑，高程误差值控制在±20mm。
三、复合土工膜敷设步骤
1、塑料储水模块外侧包裹防渗土工布(两布一膜)，布为无纺布(机织塑料编织布)，重量不得低于100g/m2;膜为PE膜，其厚度不得小于1mm，重量不得低于400g/m2。
2、防渗土工布施工工艺：铺设、剪裁→对正、搭齐→压布定型→擦拭尘土→焊接试验→焊接→检测→修补→复检验收。
3、防渗土工布搭接宽度应大于500mm，采用双道焊缝接缝方式，以提供多重保护，可以在焊层之间充气测试焊接效果。焊接后，应及时对焊缝焊接质量进行检测。
4、铺设土工布时，应从最低部位开始向高位延伸。不要拉得过紧，应留足够余幅(大约1.5%)，以备局部下沉拉伸。
四、PP模块组合水池的安装

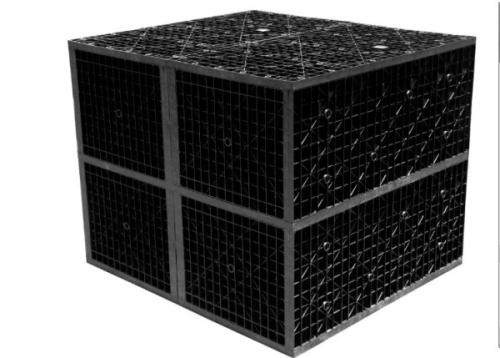

1、塑料模块单体安装时排列整齐，便于同层和上下层之间固定连接，按施工图纸要求雨水收集池长宽高尺寸安装塑料模块数量。
2、同层储水模块之间用塑料模块横向固定卡连接，每个模块长边一侧使用的固定卡不少于2只，短边一侧使用的固定卡不少于1只。
3、上下层储水模块之间用塑料模块纵向固定杆连接，每座模块单体上下层之间的固定杆不少于2只。
4、储水模块在连接过程中，要尽量避免垂直连接，先铺设第一层，然后再逐层往上铺设。
五、包裹焊接防渗土工布。在雨水收集池储水模块全部安装完成后，将事先焊接好的复合土工膜围裹在储水模块骨架周围，并按折痕将其折好。在顶面包裹时两侧搭接宽度大于500mm，焊接按复合土工膜焊接技术要点进行焊接。
1、预制套管与复合土工膜贴合面边长应2倍于管道直径，套管部分直径略大于管径。管道与HPDE套管使用双箍固定。
2、复合土工膜开十字口，管道通过PE法兰连接入模块水池。
3、接管道部分预留出足够余量，土工布开十字口，管道插接入模块内部，单箍扎紧。
六、各功能井及其连接管道安装。雨水井、雨水预处理装置、排泥提升井、清水提升井、放空阀门井、弃流井安装施工时，高程、坐标应满足设计要求，之间管道连接安装严密。
七、土方回填
1、基坑底部混凝土垫层保证水平，上部铺不少于20mm中砂垫层。
2、弃流井、阀门井的坐标可根据现场实际情况做适当调整。
3、沉砂井基础的做法：采用原土或粗砂分层回填，人工或机械夯实，每层厚度不大于500mm。顶部做200mm厚度、宽度不小于1500mm的混凝土垫层，混凝土强度等级不低于C20。
4、沉砂井与储水模块各连接管安装完后，在回填过程中先将沉砂井周围回填500mm厚度的粗砂或石粉。用人工夯实后，再回填下一层。最后回填至管顶500~700mm厚度人工夯实后，方可回填其他材料。
5、设备间取水管处的回填做法与沉砂井取水管处的回填做法相同。
6、储水模块透气管在回填过程中避免将立管压歪，保证立管垂直。
7、水池顶部土工布表面区域均匀摊铺200mm厚的纯净中砂，再采用干净无杂质的松散好土进行储水模块上表面的回填施工。每300mm拍打密实，直到设计高度，禁止使用机械方法进行夯实作业，禁止用水冲灌或水浸泡。
8、雨水收集水池四周回填物为粗砂和原土，回填时在靠近复合土工膜的一侧回填100mm厚的粗砂，再在粗砂的外侧回填原土。不得回填带有石块等硬物的粗沙或石粉，以免硬物直接接触方块造成漏水现象发生。每次每层回填厚度为300mm，压实，直至顶面。 施工完毕后必须进行满水试验。
八、设备安装至完工验收
1、弃流过滤设备及电气设备到货后，由设备管理部门，会同购置单位，使用单位(或接收单位)进行开箱验收。
2、设备的安装应按照工艺要求进行。在线仪表安装位置和方向应正确，不得少装、漏装。设备中的阀门、取样口等应排列整齐，间隔均匀，不得渗漏。
3、雨水设备控制电柜安装完毕后，应对整个雨水系统进行调试，直到系统运行正常。
4、 在设备调试合格后进行验收。
